Dalam dunia pengembangan perangkat lunak berbasis objek, pemodelan sistem yang jelas dan terstruktur sangat penting untuk memastikan keberhasilan proyek. Salah satu alat bantu yang umum digunakan untuk tujuan ini adalah class diagram, sebuah jenis diagram struktur dalam Unified Modeling Language (UML).

Class diagram memberikan representasi visual dari struktur sistem dengan menampilkan kelas-kelas yang ada, atribut dan metode yang dimilikinya, serta hubungan antar objek dalam sistem. Diagram ini bersifat statis, artinya menggambarkan struktur sistem pada satu titik waktu tertentu, bukan perilaku dinamisnya.

Dengan menggunakan class diagram, pengembang dapat merancang sistem secara lebih terorganisir, memfasilitasi komunikasi antar tim, dan mendeteksi potensi masalah desain sejak awal. Oleh karena itu, memahami konsep dan penerapan class diagram menjadi langkah penting dalam proses pengembangan perangkat lunak yang efisien dan efektif.

Pengertian Class Diagram

Class diagram adalah salah satu jenis diagram dalam Unified Modeling Language (UML) yang menggambarkan struktur statis dari sebuah sistem perangkat lunak. Diagram ini menampilkan kelas-kelas dalam sistem, beserta atribut, metode, dan hubungan antar kelas tersebut.

Dalam class diagram, setiap kelas direpresentasikan sebagai sebuah kotak yang terbagi menjadi tiga bagian:

1. Nama Kelas: Bagian atas kotak menunjukkan nama dari kelas tersebut.
2. Atribut: Bagian tengah mencantumkan atribut atau properti yang dimiliki oleh kelas.
3. Metode: Bagian bawah mencantumkan metode atau operasi yang dapat dilakukan oleh kelas.


Hubungan antar kelas dalam class diagram dapat berupa asosiasi, agregasi, komposisi, pewarisan (inheritance), dan dependensi. Hubungan-hubungan ini membantu dalam memahami bagaimana kelas-kelas berinteraksi satu sama lain dalam sistem.

Class diagram sangat berguna dalam tahap perancangan sistem, karena memberikan gambaran yang jelas tentang struktur dan hubungan antar komponen dalam sistem. Dengan demikian, pengembang dapat merancang sistem yang lebih terorganisir dan mudah dipahami.

Fungsi dan Manfaat Class Diagram

Class diagram merupakan salah satu komponen penting dalam Unified Modeling Language (UML) yang digunakan untuk memodelkan struktur statis dari sistem perangkat lunak. Diagram ini berfungsi untuk menggambarkan kelas-kelas dalam sistem, atribut dan metode yang dimiliki oleh masing-masing kelas, serta hubungan antar kelas tersebut.

1. Memodelkan Struktur Sistem Secara Visual

Class diagram membantu menggambarkan struktur statis dari sistem perangkat lunak dengan menampilkan kelas-kelas, atribut, metode, serta hubungan antar kelas. Hal ini memudahkan pengembang dan pemangku kepentingan dalam memahami arsitektur sistem secara keseluruhan.

2. Meningkatkan Komunikasi Antar Tim

Dengan representasi visual yang jelas, class diagram memfasilitasi komunikasi antara tim pengembang, analis bisnis, dan pemangku kepentingan lainnya. Hal ini memastikan bahwa semua pihak memiliki pemahaman yang sama mengenai struktur sistem yang dikembangkan.

3. Membantu dalam Perancangan Database

Class diagram dapat digunakan sebagai dasar dalam perancangan database, terutama dalam menentukan tabel, kolom, dan relasi antar tabel. Hal ini penting untuk memastikan bahwa struktur data mendukung kebutuhan fungsional sistem.

4. Mendukung Proses Analisis dan Desain Sistem

Dalam tahap analisis dan desain, class diagram membantu dalam mengidentifikasi kebutuhan sistem dan merancang solusi yang sesuai. Diagram ini memungkinkan pengembang untuk mengevaluasi berbagai skenario dan memilih desain yang paling efisien.

5. Memfasilitasi Dokumentasi Sistem

Class diagram berperan sebagai dokumentasi yang menggambarkan struktur sistem secara keseluruhan. Dokumentasi ini berguna untuk pemeliharaan sistem di masa depan dan sebagai referensi bagi pengembang baru yang bergabung dalam proyek.

Komponen Utama dalam Class Diagram

Dalam Unified Modeling Language (UML), class diagram adalah representasi visual dari struktur statis sistem perangkat lunak. Diagram ini menampilkan kelas-kelas dalam sistem, atribut dan metode yang dimiliki oleh masing-masing kelas, serta hubungan antar kelas tersebut. Berikut adalah komponen utama yang membentuk sebuah class diagram:

1. Kelas (Class)

Kelas merupakan entitas utama dalam class diagram yang merepresentasikan objek atau konsep dalam sistem. Setiap kelas digambarkan sebagai sebuah persegi panjang yang dibagi menjadi tiga bagian:

• Nama Kelas: Terletak di bagian atas, menunjukkan nama dari kelas tersebut.
• Atribut: Bagian tengah yang mencantumkan atribut atau properti yang dimiliki oleh kelas.
• Metode (Operasi): Bagian bawah yang mencantumkan metode atau operasi yang dapat dilakukan oleh kelas.

Format penulisan atribut dan metode biasanya mencakup visibilitas (seperti + untuk publik, - untuk privat), nama, tipe data, dan parameter jika diperlukan.

2. Atribut (Attributes)

Atribut menggambarkan properti atau data yang dimiliki oleh suatu kelas. Setiap atribut biasanya ditulis dengan format:

[visibilitas] namaAtribut : tipeData

Contoh:

- nama : String

Simbol visibilitas:

• + : Publik

• - : Privat

• # : Proteksi (dapat diakses oleh kelas turunan)

3. Metode (Methods/Operations)

Metode menggambarkan fungsi atau perilaku yang dapat dilakukan oleh suatu kelas. Format penulisan metode biasanya:

[visibilitas] namaMetode(parameter) : tipeKembalian

Contoh:

+ hitungGaji() : Double

Metode ini menunjukkan bahwa kelas memiliki fungsi hitungGaji yang mengembalikan nilai bertipe Double.

4. Hubungan Antar Kelas (Relationships)

Hubungan antar kelas dalam class diagram menggambarkan bagaimana kelas-kelas tersebut berinteraksi atau terkait satu sama lain. Beberapa jenis hubungan yang umum digunakan:

• Asosiasi (Association): Menunjukkan hubungan antara dua kelas yang saling terkait.
• Agregasi (Aggregation): Hubungan "memiliki" yang lemah, di mana satu kelas terdiri dari kelas lain, namun kelas yang menjadi bagian dapat berdiri sendiri.
• Komposisi (Composition): Hubungan "memiliki" yang kuat, di mana satu kelas terdiri dari kelas lain, dan kelas yang menjadi bagian tidak dapat berdiri sendiri tanpa kelas induknya.
• Pewarisan (Inheritance/Generalization): Menunjukkan bahwa satu kelas mewarisi atribut dan metode dari kelas lain.
• Ketergantungan (Dependency): Menunjukkan bahwa satu kelas bergantung pada kelas lain untuk melakukan fungsinya.

Setiap jenis hubungan ini memiliki notasi khusus dalam class diagram, seperti panah atau garis dengan simbol tertentu, untuk membedakan jenis hubungan yang ada.

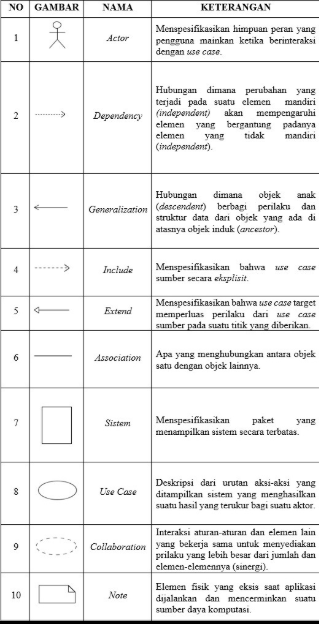

Simbol dan Notasi dalam Class Diagram

Dalam Unified Modeling Language (UML), class diagram menggunakan berbagai simbol dan notasi untuk merepresentasikan struktur dan hubungan antar kelas dalam sistem perangkat lunak. Berikut adalah penjelasan mengenai simbol dan notasi yang umum digunakan dalam class diagram:

1. Class (Kelas)

Simbol: Persegi panjang dengan tiga bagian:

• Nama Kelas: Bagian atas, menunjukkan nama kelas.
• Atribut: Bagian tengah, mencantumkan atribut atau properti kelas.
• Metode (Operasi): Bagian bawah, mencantumkan metode atau fungsi yang dimiliki kelas.

Format penulisan:

[visibilitas] namaAtribut : tipeData
[visibilitas] namaMetode(parameter) : tipeKembalian

Contoh:

+ nama : String
+ hitungGaji() : Double

2. Association (Asosiasi)

Simbol: Garis lurus menghubungkan dua kelas.

Fungsi: Menunjukkan hubungan struktural antara dua kelas yang saling terkait.

Contoh: Kelas Dosen berasosiasi dengan kelas Mahasiswa jika seorang dosen membimbing beberapa mahasiswa.

3. Aggregation (Agregasi)

Simbol: Garis dengan ujung berbentuk belah ketupat kosong (putih).

Fungsi: Menunjukkan hubungan "memiliki" yang lemah antara kelas.

Contoh: Kelas Departemen memiliki kelas Dosen, namun Dosen dapat eksis tanpa Departemen.

4. Composition (Komposisi)

Simbol: Garis dengan ujung berbentuk belah ketupat hitam (terisi).

Fungsi: Menunjukkan hubungan "memiliki" yang kuat dan bergantung.

Contoh: Kelas Rumah terdiri dari kelas Kamar; jika Rumah dihapus, maka Kamar juga dihapus.

5. Generalization (Pewarisan)

Simbol: Garis dengan ujung berbentuk segitiga kosong.

Fungsi: Menunjukkan bahwa satu kelas mewarisi atribut dan metode dari kelas lain.

Contoh: Kelas Hewan diwarisi oleh kelas Kucing dan Anjing.

6. Dependency (Ketergantungan)

Simbol: Garis putus-putus dengan panah terbuka.

Fungsi: Menunjukkan bahwa satu kelas bergantung pada kelas lain untuk melakukan fungsinya.

Contoh: Kelas Pengguna bergantung pada kelas LayananEmail untuk mengirim email.

7. Realization (Realisasi)

Simbol: Garis putus-putus dengan ujung berbentuk segitiga kosong.

Fungsi: Menunjukkan bahwa satu kelas mengimplementasikan antarmuka (interface) tertentu.

Contoh: Kelas Mobil mengimplementasikan antarmuka Kendaraan.

8. Multiplicity (Kardinalitas)

Simbol: Angka atau rentang angka di dekat ujung garis asosiasi.

Fungsi: Menunjukkan jumlah objek yang terlibat dalam hubungan.

Contoh: 1, 0..*, 1..*

9. Navigability (Arah Navigasi)

Simbol: Panah pada garis asosiasi.

Fungsi: Menunjukkan arah navigasi dalam hubungan antar kelas.

Contoh: Panah dari kelas Order ke kelas Pelanggan menunjukkan bahwa Order mengetahui Pelanggan terkait.

10. Interface (Antarmuka)

Simbol: Persegi panjang dengan label <<interface>> di atas nama.

Fungsi: Mendefinisikan kontrak atau perilaku yang harus diimplementasikan oleh kelas lain.

Contoh: Antarmuka Kendaraan dengan metode bergerak() yang diimplementasikan oleh kelas Mobil dan Sepeda.

Langkah-Langkah Membuat Class Diagram

Berikut adalah langkah-langkah sistematis untuk membuat class diagram dalam pengembangan perangkat lunak berbasis objek:

1. Identifikasi Entitas dan Kelas Utama

Mulailah dengan menganalisis kebutuhan sistem untuk mengidentifikasi entitas utama yang akan direpresentasikan sebagai kelas. Entitas ini bisa berupa objek nyata (seperti Pelanggan, Produk) atau konsep abstrak (seperti Transaksi, Pembayaran).

2. Tentukan Atribut dan Metode Setiap Kelas

Untuk setiap kelas yang telah diidentifikasi, tentukan atribut (data yang dimiliki) dan metode (fungsi atau perilaku) yang relevan. Misalnya, kelas Pelanggan mungkin memiliki atribut nama, alamat, dan metode melakukanPembelian().

3. Definisikan Hubungan Antar Kelas

Identifikasi dan gambarkan hubungan antar kelas, seperti:

• Asosiasi: Hubungan umum antara dua kelas.
• Agregasi: Hubungan "memiliki" yang lemah.
• Komposisi: Hubungan "memiliki" yang kuat dan bergantung.
• Pewarisan (Inheritance): Hubungan hierarki antara kelas induk dan turunan.
• Ketergantungan (Dependency): Hubungan di mana satu kelas bergantung pada kelas lain.

Gunakan notasi UML yang sesuai untuk menggambarkan masing-masing jenis hubungan ini.

4. Tentukan Multiplicity (Kardinalitas)

Untuk setiap hubungan antar kelas, tentukan multiplicity yang menunjukkan jumlah objek yang terlibat dalam hubungan tersebut. Contohnya:

• 1: Tepat satu.
• 0..*: Nol atau lebih.
• 1..*: Satu atau lebih.

5. Gunakan Notasi dan Simbol UML yang Tepat

Pastikan untuk menggunakan notasi standar UML dalam class diagram, seperti:

• Visibilitas: + (publik), - (privat), # (proteksi).
• Atribut dan Metode: Ditulis dengan format [visibilitas] nama : tipe.
• Hubungan: Garis dan panah yang sesuai untuk asosiasi, agregasi, komposisi, pewarisan, dan ketergantungan.

6. Gunakan Alat Bantu Visual

Manfaatkan perangkat lunak pemodelan UML seperti Lucidchart, Draw.io, StarUML, atau Visual Paradigm untuk menggambar class diagram secara profesional dan mudah diedit.

7. Tinjau dan Validasi Diagram

Setelah diagram selesai, tinjau kembali untuk memastikan bahwa semua kelas, atribut, metode, dan hubungan telah tergambarkan dengan benar dan konsisten. Validasi diagram dengan tim pengembang atau pemangku kepentingan lainnya untuk memastikan kesesuaian dengan kebutuhan sistem.

Contoh Penerapan Class Diagram

Berikut adalah beberapa contoh penerapan class diagram dalam berbagai sistem informasi, lengkap dengan penjelasan struktur dan relasi antar kelas:

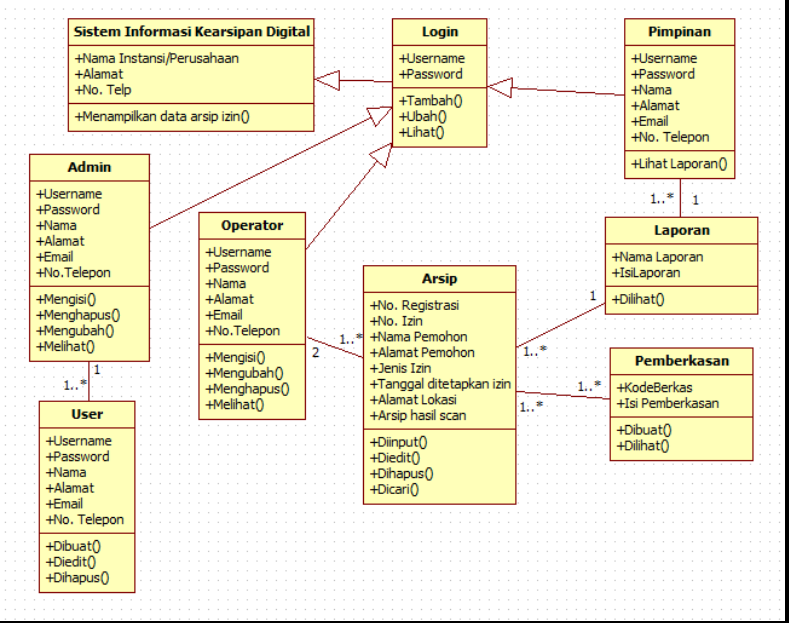

1. Sistem Informasi Perpustakaan

Class diagram untuk sistem perpustakaan biasanya mencakup kelas-kelas berikut:

• Anggota: Mewakili pengguna perpustakaan, dengan atribut seperti idAnggota, nama, dan alamat.
• Petugas: Bertanggung jawab atas pengelolaan perpustakaan, memiliki atribut seperti idPetugas dan namaPetugas.
• Buku: Mencakup informasi buku seperti idBuku, judul, pengarang, dan tahunTerbit.
• Peminjaman: Mencatat transaksi peminjaman, dengan atribut idPeminjaman, tanggalPinjam, dan tanggalKembali.
• Pengembalian: Mencatat pengembalian buku, termasuk idPengembalian dan denda.

‍

Relasi antar kelas:

• Anggota melakukan Peminjaman dan Pengembalian.
• Petugas mengelola data Buku, Peminjaman, dan Pengembalian.
• Peminjaman dan Pengembalian terkait dengan satu atau lebih Buku.

Diagram ini membantu dalam memahami alur peminjaman dan pengembalian buku serta pengelolaan data anggota dan buku dalam sistem perpustakaan.

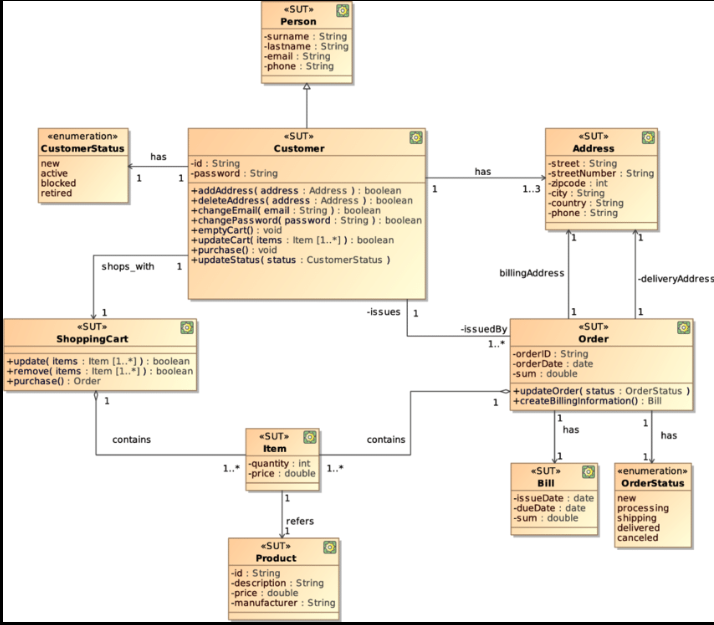

2. Sistem E-Commerce

Dalam sistem e-commerce, class diagram umumnya terdiri dari:

• User: Mewakili pelanggan, dengan atribut seperti userID, nama, dan email.
• Product: Informasi produk seperti productID, namaProduk, harga, dan stok.
• ShoppingCart: Keranjang belanja yang berisi daftar produk yang dipilih pengguna.
• Order: Pesanan yang dibuat oleh pengguna, mencakup orderID, tanggalPesan, dan statusPesanan.
• Payment: Informasi pembayaran, termasuk paymentID, metodePembayaran, dan statusPembayaran.
• Shipping: Detail pengiriman seperti shippingID, alamatPengiriman, dan statusPengiriman.
• Admin: Pengelola sistem yang dapat menambahkan atau menghapus produk, serta mengelola pesanan.

Relasi antar kelas:

• User memiliki satu ShoppingCart.
• ShoppingCart berisi satu atau lebih Product.
• User dapat membuat satu atau lebih Order.
• Order terkait dengan satu Payment dan satu Shipping.
• Admin mengelola Product dan Order.

Diagram ini menggambarkan alur dari pemilihan produk hingga pembayaran dan pengiriman dalam platform e-commerce.

3. Sistem Informasi Rumah Sakit

Untuk sistem rumah sakit, class diagram dapat mencakup:

• Pasien: Informasi pasien seperti idPasien, nama, alamat, dan tanggalLahir.
• Dokter: Data dokter termasuk idDokter, namaDokter, dan spesialisasi.
• Perawat: Informasi perawat seperti idPerawat dan namaPerawat.
• RawatInap: Data perawatan inap pasien, mencakup idRawatInap, tanggalMasuk, dan tanggalKeluar.
• RekamMedis: Catatan medis pasien, termasuk idRekamMedis, diagnosa, dan pengobatan.
• Jadwal: Jadwal praktik dokter dan perawat, dengan atribut idJadwal, hari, dan waktu.

Relasi antar kelas:

• Pasien memiliki satu atau lebih RekamMedis dan dapat menjalani RawatInap.
• Dokter dan Perawat memiliki Jadwal masing-masing.
• RawatInap terkait dengan Dokter dan Perawat yang menangani.

Diagram ini membantu dalam pengelolaan data pasien, tenaga medis, dan layanan perawatan di rumah sakit.

Kesimpulan

Class diagram adalah alat penting dalam pengembangan perangkat lunak berbasis objek. Dengan menggambarkan struktur sistem melalui kelas, atribut, metode, dan hubungan antar kelas, class diagram membantu tim pengembang memahami dan merancang sistem secara efisien. Penerapan class diagram dalam berbagai industri, seperti perpustakaan, e-commerce, rumah sakit, dan pemesanan tiket online, menunjukkan fleksibilitas dan manfaatnya dalam memodelkan sistem yang kompleks.
