Sequence diagram, atau diagram urutan, merupakan bagian dari Unified Modeling Language (UML) yang digunakan untuk menggambarkan bagaimana objek-objek dalam sistem berinteraksi dalam urutan waktu tertentu. Diagram ini menampilkan objek-objek yang terlibat dan pesan-pesan yang dikirimkan di antara mereka, memberikan gambaran yang jelas tentang alur proses dalam sistem.

Dalam artikel ini, kita akan membahas lebih lanjut tentang pengertian sequence diagram, tujuan dan manfaatnya, komponen-komponen utama, serta contoh penerapannya dalam pengembangan sistem.​

Pengertian Sequence Diagram

​Sequence diagram adalah jenis diagram dalam Unified Modeling Language (UML) yang menggambarkan interaksi antar objek dalam sistem berdasarkan urutan waktu. Diagram ini menampilkan bagaimana objek-objek saling berkomunikasi melalui pertukaran pesan untuk menyelesaikan suatu proses atau fungsi tertentu.

Sequence diagram memvisualisasikan aliran pesan antar objek atau komponen dalam suatu sistem, menunjukkan urutan interaksi yang terjadi dari waktu ke waktu. Diagram ini terdiri dari dua dimensi:​

• Vertikal: Menunjukkan waktu, di mana waktu berjalan dari atas ke bawah.


• Horizontal: Merepresentasikan objek-objek yang terlibat dalam interaksi.​

Setiap objek diwakili oleh garis vertikal yang disebut lifeline, dan pesan antar objek digambarkan dengan panah horizontal yang menunjukkan arah komunikasi. Sequence diagram sering digunakan untuk memodelkan skenario spesifik dari suatu use case, membantu dalam memahami dan mendokumentasikan alur proses dalam sistem.

Tujuan Sequence Diagram

Sebelum menyusun atau membaca sequence diagram, penting untuk memahami apa sebenarnya tujuan dari diagram ini. Dengan mengetahui tujuannya, kita bisa lebih tepat dalam menerapkannya sesuai kebutuhan sistem. Berikut beberapa tujuan utama dari penggunaan sequence diagram dalam rekayasa perangkat lunak:

Manfaat Sequence Diagram

​Sequence diagram adalah alat bantu visual dalam pengembangan perangkat lunak yang menggambarkan interaksi antar objek dalam sistem berdasarkan urutan waktu. Penggunaan sequence diagram memberikan berbagai manfaat yang signifikan dalam proses analisis dan desain sistem. Berikut adalah beberapa manfaat utama sequence diagram:​

1. Memperjelas Interaksi Antar Objek

Sequence diagram memvisualisasikan bagaimana objek dalam sistem saling berkomunikasi melalui pertukaran pesan. Hal ini membantu tim pengembang memahami alur komunikasi dan interaksi antar komponen sistem secara lebih jelas. ​

2. Memodelkan Proses Bisnis dan Use Case

Dengan menggambarkan urutan pesan dalam skenario tertentu, sequence diagram membantu dalam memodelkan proses bisnis dan use case secara rinci. Ini memungkinkan identifikasi langkah-langkah yang diperlukan untuk mencapai tujuan tertentu dalam sistem. ​

3. Meningkatkan Dokumentasi Sistem

Sequence diagram berfungsi sebagai dokumentasi visual yang memperjelas alur proses dalam sistem. Dokumentasi ini berguna untuk pelatihan, pemeliharaan, dan pengembangan lebih lanjut dari sistem. ​

4. Memfasilitasi Komunikasi Antar Tim

Dengan representasi visual yang mudah dipahami, sequence diagram memfasilitasi komunikasi antara tim teknis dan non-teknis. Ini membantu dalam menyamakan pemahaman mengenai alur proses dalam sistem. ​

5. Mendukung Pengembangan dan Pemeliharaan Sistem

Sequence diagram memudahkan dalam mengidentifikasi dan memahami alur proses, yang berguna dalam pengembangan dan pemeliharaan sistem. Diagram ini juga mempermudah dalam melakukan pembaruan atau perubahan pada sistem yang sudah ada. ​

Dengan berbagai manfaat tersebut, sequence diagram menjadi alat yang penting dalam pengembangan perangkat lunak, membantu dalam merancang sistem yang efisien dan mudah dipahami oleh semua pihak yang terlibat.

Komponen Sequence Diagram

​Berikut adalah penjelasan mengenai komponen utama dalam sequence diagram, yang merupakan bagian dari Unified Modeling Language (UML) untuk memodelkan interaksi antar objek dalam sistem secara berurutan:​

1. Aktor (Actor)

Aktor merepresentasikan entitas eksternal yang berinteraksi dengan sistem, seperti pengguna atau sistem lain. Dalam diagram, aktor digambarkan sebagai ikon manusia stik dan biasanya ditempatkan di sisi kiri diagram.​

2. Objek (Object)

Objek adalah entitas dalam sistem yang berpartisipasi dalam interaksi. Setiap objek digambarkan sebagai persegi panjang dengan nama objek dan kelasnya, misalnya objek:Kelas.​

3. Lifeline

Lifeline adalah garis vertikal putus-putus yang menunjukkan keberadaan objek selama siklus hidupnya dalam interaksi. Lifeline dimulai dari objek dan memanjang ke bawah, merepresentasikan aliran waktu dari atas ke bawah.​

4. Pesan (Message)

Pesan adalah komunikasi antara objek yang digambarkan dengan panah horizontal. Terdapat beberapa jenis pesan:​

• Pesan Sinkron (Synchronous Message): Panah solid dengan kepala panah penuh, menunjukkan bahwa pengirim menunggu respons sebelum melanjutkan.
• Pesan Asinkron (Asynchronous Message): Panah solid dengan kepala panah terbuka, menunjukkan bahwa pengirim tidak menunggu respons dan dapat melanjutkan prosesnya.


• Pesan Balasan (Return Message): Panah putus-putus dengan kepala panah terbuka, menunjukkan respons dari penerima kepada pengirim.​



5. Activation Box

Kotak aktivasi adalah persegi panjang tipis yang ditempatkan di atas lifeline objek, menunjukkan periode dimana objek aktif menjalankan suatu operasi atau metode. Panjang kotak menunjukkan durasi aktivitas tersebut.​

6. Pesan Khusus

Beberapa jenis pesan khusus dalam sequence diagram meliputi:​

• Pesan Pembuatan (Create Message): Menunjukkan penciptaan objek baru selama interaksi, digambarkan dengan panah bertuliskan «create».
• Pesan Penghancuran (Destroy Message): Menunjukkan penghancuran objek, ditandai dengan simbol 'X' di akhir lifeline objek tersebut.
• Pesan Diri Sendiri (Self Message): Menunjukkan objek memanggil metode pada dirinya sendiri, digambarkan dengan panah melengkung kembali ke objek yang sama.​



7. Fragmen Interaksi (Interaction Fragment)

Fragmen interaksi digunakan untuk memodelkan skenario kompleks seperti percabangan, pengulangan, atau kondisi opsional dalam interaksi. Beberapa jenis fragmen interaksi:​

• Alternatif (alt): Menunjukkan percabangan berdasarkan kondisi tertentu.
• Opsional (opt): Menunjukkan interaksi yang hanya terjadi jika kondisi tertentu terpenuhi.
• Pengulangan (loop): Menunjukkan interaksi yang diulang selama kondisi tertentu terpenuhi.​

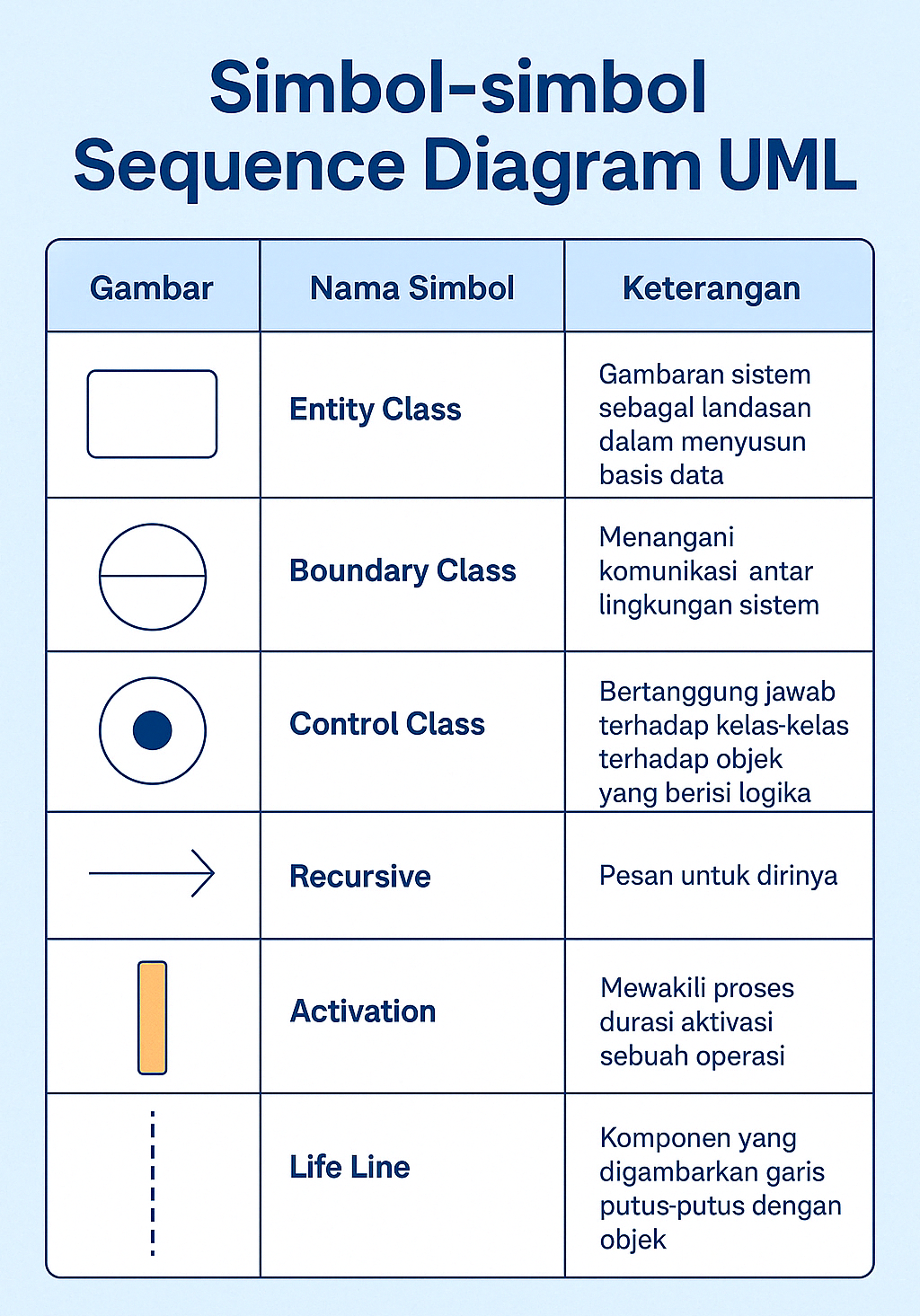

Simbol-simbol Sequence Diagram

Contoh Sequence Diagram

Sequence diagram menggambarkan urutan tindakan dan pertukaran pesan antara berbagai komponen dalam suatu sistem. Untuk memahami konsep ini lebih jelas, mari kita lihat studi kasus yang diadaptasi dari buku UML Powered Design System Using Visual Paradigm karya Henderi dan Untung Rahardja Efana Rahwanto, yang mengangkat contoh sequence diagram untuk fitur kartu belanja.

Dalam diagram tersebut, terdapat satu aktor, yaitu pelanggan, dan tiga object class, yakni kartu belanja, order, dan item barang. Proses dimulai saat pelanggan mengirim perintah (message) ke objek Kartu Belanja. Selanjutnya, objek tersebut meneruskan pesan ke objek lain sesuai alur logika sistem.

Menariknya, terdapat satu interaksi khusus di mana objek Order mengirim pesan kepada dirinya sendiri (dikenal sebagai self-message). Hal ini menggambarkan bahwa sebuah objek dapat memproses logikanya secara internal tanpa interaksi dengan objek lain.

Diagram ini secara keseluruhan menunjukkan enam interaksi utama antar objek yang membentuk alur kerja sistem dalam fitur kartu belanja. Sequence diagram ini sangat berguna untuk memvisualisasikan bagaimana proses dijalankan secara runtut dan siapa saja yang terlibat dalam komunikasi di dalam sistem.

Kesimpulan

Sequence diagram adalah alat visual yang sangat penting dalam proses perancangan sistem karena membantu menggambarkan urutan interaksi antar objek secara kronologis. Dengan menampilkan siapa yang berkomunikasi dengan siapa, dalam urutan seperti apa, sequence diagram memberikan gambaran menyeluruh terhadap logika dan alur sistem yang sedang dikembangkan.
