Pernah terpikir bagaimana sebuah kalkulator bisa menjumlahkan angka? Atau bagaimana sistem login bisa memverifikasi data input secara akurat? Jawabannya terletak pada gerbang logika komponen dasar dalam dunia digital yang menjadi fondasi semua perangkat komputasi modern.
Bagi mahasiswa Teknik Informatika dan para software engineer, memahami konsep gerbang logika bukan hanya soal teori kuliah. Ini adalah kunci untuk merancang sistem yang efisien, membuat algoritma low-level yang optimal, hingga membangun aplikasi yang mampu berkomunikasi langsung dengan hardware.
Di artikel ini, kita akan membahas secara mendalam apa itu gerbang logika, jenis-jenisnya, serta bagaimana penerapannya dalam dunia nyata lengkap dengan ilustrasi, truth table, hingga studi kasus praktis. Yuk, mulai bangun pemahaman dari level dasar ke tingkat sistem yang lebih kompleks!
Apa Itu Gerbang Logika?
Gerbang logika (logic gate) adalah komponen dasar dalam rangkaian digital yang digunakan untuk memproses satu atau lebih sinyal input menjadi satu output berdasarkan prinsip logika Boolean. Gerbang ini bekerja dengan sinyal biner yakni hanya mengenal dua kondisi: 1 (true) dan 0 (false).
Dalam konteks sistem digital, gerbang logika adalah elemen fundamental yang menyusun seluruh perangkat elektronik modern, mulai dari kalkulator, komputer, hingga microcontroller dan prosesor. Meskipun bentuk fisiknya sangat kecil (bahkan tak terlihat di chip), logika di baliknya sangat menentukan bagaimana data diproses, keputusan diambil, dan perintah dijalankan.
Mengapa Gerbang Logika Penting untuk Software Engineer?
Meskipun banyak software engineer bekerja di level aplikasi, pemahaman terhadap logika digital tetap penting, terutama dalam konteks:
- Pemrograman low-level (embedded system, IoT, driver)
- Optimasi algoritma (bitwise operations, kompresi)
- Security & cryptography (operasi XOR, shift, masking)
- Debugging sistem yang berinteraksi langsung dengan hardware
Secara praktis, gerbang logika menjadi penghubung antara dunia perangkat lunak dan perangkat keras. Dan pemahaman yang kuat di sini akan memberimu keunggulan kompetitif, terutama di bidang-bidang seperti sistem tertanam, arsitektur komputer, atau pengembangan firmware.
Jenis-Jenis Gerbang Logika
Dalam logika digital, terdapat 7 jenis gerbang logika utama. Masing-masing memiliki fungsi logis tersendiri, dan dapat dikombinasikan untuk membentuk rangkaian digital kompleks seperti ALU (Arithmetic Logic Unit), register, hingga sistem kontrol.
1. Gerbang Logoika AND
Gerbang logika AND adalah jenis gerbang logika yang memiliki dua atau lebih masukan dan menghasilkan satu keluaran. Gerbang ini hanya akan menghasilkan output logika tinggi (1) jika semua input-nya juga dalam kondisi logika tinggi (1). Sebaliknya, jika salah satu atau semua input bernilai rendah (0), maka output-nya pun akan bernilai rendah (0).
Gerbang AND banyak digunakan dalam sistem digital dan dapat ditemukan dalam beberapa komponen elektronik, salah satunya adalah IC 7408 yang berisi empat gerbang AND dalam satu chip.
Simbol:
Dua input masuk ke bentuk setengah oval → satu output keluar.
Contoh Penggunaan: Sistem keamanan pintu otomatis, di mana dua sensor harus aktif agar pintu terbuka.
2. Gerbang Logika OR
Gerbang logika OR merupakan salah satu gerbang logika paling sederhana yang dapat dibangun menggunakan resistor dan transistor. Gerbang ini memiliki dua atau lebih masukan, dan akan menghasilkan output logika tinggi (1) jika setidaknya satu dari input-nya bernilai tinggi. Artinya, keluaran akan aktif selama ada salah satu input yang diaktifkan.
Gerbang OR umum digunakan dalam rangkaian digital dasar dan dapat ditemukan dalam komponen seperti IC 7432, yang berisi empat gerbang OR dalam satu chip.
Contoh Penggunaan: Sistem alarm yang aktif jika sensor gerak atau sensor pintu terpicu.
3. Gerbang Logika NOT
Gerbang logika NOT adalah gerbang logika yang berfungsi untuk membalik keadaan logika dari input yang diterimanya. Jika input bernilai logika tinggi (1), maka output-nya akan menjadi logika rendah (0), dan sebaliknya. Karena kemampuannya membalik logika, gerbang ini juga dikenal dengan nama inverter.
Gerbang logika NOT biasanya memiliki satu input dan satu output, dan dapat ditemukan pada komponen elektronik seperti IC 7404, yang berisi enam gerbang inverter dalam satu chip.
Simbol: Segitiga dengan titik di ujungnya.
Contoh Penggunaan: Digunakan dalam rangkaian pembalik logika atau mengaktifkan sistem saat kondisi tertentu tidak terjadi.
4. Gerbang Logika NAND
Gerbang logika NAND merupakan hasil kombinasi antara gerbang logika AND dan gerbang logika NOT. Sesuai namanya NOT AND gerbang ini akan menghasilkan output kebalikan dari output gerbang AND. Artinya, output hanya akan bernilai logika rendah (0) jika semua input bernilai logika tinggi (1). Dalam kondisi lainnya, output akan bernilai logika tinggi (1).
Gerbang logika NAND termasuk dalam kategori gerbang universal karena dapat digunakan untuk membentuk semua jenis gerbang logika lainnya. Komponen ini dapat ditemukan dalam IC 7400, yang berisi empat gerbang NAND dalam satu chip.
Catatan: Semua sistem digital bisa dibangun hanya dengan gerbang NAND (fungsi universal gate).
5. Gerbang Logika NOR
Gerbang logika NOR merupakan hasil kombinasi antara gerbang OR dan gerbang NOT, sehingga sering disebut sebagai NOT OR. Gerbang ini menghasilkan output kebalikan dari OR, yaitu hanya akan bernilai logika tinggi (1) jika semua input bernilai rendah (0). Dalam kondisi lainnya, output akan bernilai rendah (0).
Gerbang NOR banyak digunakan dalam desain sistem digital dasar dan dapat ditemukan pada komponen elektronika seperti IC 7436.
Tabel Kebenaran:
6. Gerbang Logika XOR
Fungsi: Menghasilkan output TRUE (1) hanya jika salah satu input bernilai 1, tapi tidak keduanya.
Tabel Kebenaran:
Contoh Penggunaan: Digunakan dalam sistem enkripsi, kontrol paritas, dan kalkulasi bitwise pada pemrograman.
7. XNOR Gate (Exclusive NOR)
Gerbang logika XNOR merupakan kombinasi dari gerbang XOR yang diikuti oleh gerbang NOT, sehingga dikenal juga sebagai Exclusive NOR. Gerbang ini menghasilkan output logika tinggi (1) apabila semua input memiliki nilai yang sama—baik sama-sama 0 maupun sama-sama 1. Jika input berbeda, output akan bernilai logika rendah (0).
Tabel Kebenaran:
Contoh Penggunaan: Cocok untuk pemeriksaan kesamaan input pada validasi logika.
Fungsi Gerbang Logika
Gerbang logika memiliki peran penting dalam sistem digital karena menjadi dasar dari setiap operasi logika biner yang dijalankan oleh perangkat elektronik dan komputer. Berikut ini adalah fungsi-fungsi utamanya:
1. Menyusun Rangkaian Digital Dasar
Gerbang logika digunakan untuk membangun rangkaian digital seperti adder, decoder, encoder, multiplexer, dan comparator.
2. Mengontrol Aliran Data dan Keputusan Logika
Gerbang seperti AND, OR, dan NOT memungkinkan perangkat membuat keputusan logis berdasarkan kondisi tertentu — sangat penting dalam kontrol sistem otomatis.
3. Fondasi dalam Desain Mikroprosesor & CPU
Seluruh unit pemrosesan pusat (CPU) dibangun dari jutaan gerbang logika yang menjalankan instruksi program melalui operasi logika dan aritmatika.
4. Membentuk Sistem Otomasi dan Embedded
Dalam perangkat IoT, robotika, dan sistem tertanam lainnya, gerbang logika digunakan untuk mengatur respon berdasarkan input sensor secara real-time.
5. Implementasi Logika Boolean dalam Perangkat Lunak
Software engineer juga menggunakan prinsip gerbang logika saat menerapkan operasi bitwise, conditional branching, dan validasi kondisi dalam pemrograman.

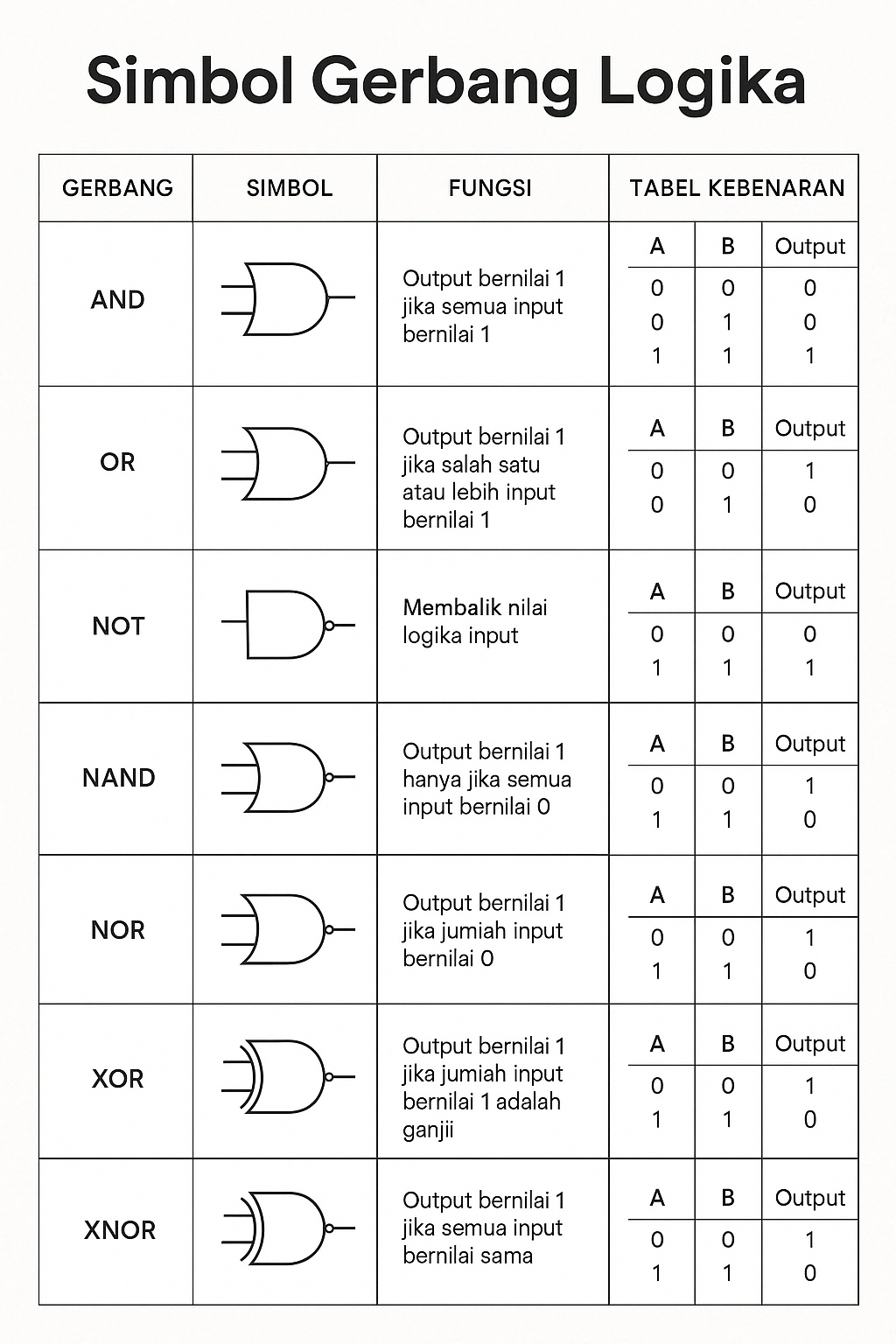

Simbol Gerbang Logika

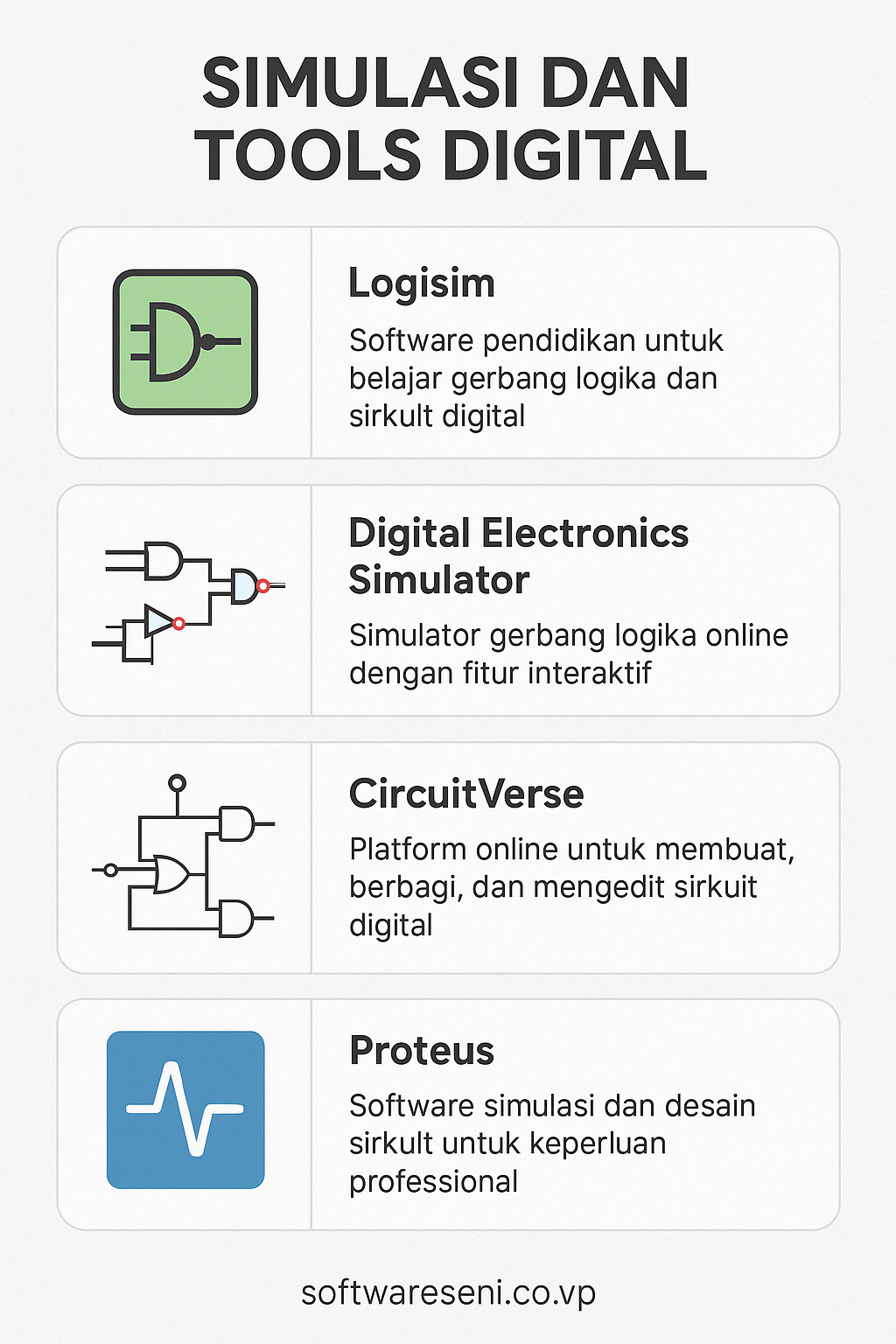

Simulasi dan Tools Digital
Kesalahan Umum Saat Belajar Gerbang Logika
Meskipun konsep gerbang logika terlihat sederhana, banyak pemula yang melakukan kesalahan saat mempelajarinya. Berikut adalah beberapa kesalahan yang sering terjadi:
1. Menghafal tanpa Memahami Konsep
Banyak yang hanya menghafal tabel kebenaran tanpa benar-benar memahami bagaimana gerbang logika bekerja secara visual atau aplikatif dalam rangkaian digital.
2. Bingung antara XOR dan OR
Gerbang XOR hanya menghasilkan output 1 jika jumlah input bernilai 1 adalah ganjil, sedangkan OR cukup salah satu input bernilai 1. Perbedaan halus ini sering tertukar.
3. Salah Membaca Tabel Kebenaran
Kesalahan membaca urutan input dan output pada tabel kebenaran bisa menyebabkan pemahaman keliru terhadap fungsi dasar gerbang.
4. Mengabaikan Fungsi Kombinasi Gerbang
Banyak siswa tidak mengeksplorasi bagaimana gabungan dari beberapa gerbang bisa membentuk rangkaian kompleks seperti adder, counter, atau comparator.
5. Tidak Menggunakan Simulasi Visual
Belajar hanya dari teori tanpa mencoba tools seperti Logisim atau Circuit Verse membuat proses belajar menjadi kurang intuitif dan sulit dipahami secara praktis.
6. Tidak Memahami Peran Gerbang dalam Aplikasi Nyata
Beberapa orang belajar gerbang logika hanya untuk tugas atau ujian, tanpa melihat bagaimana fungsinya diaplikasikan dalam sistem digital modern seperti CPU, kontrol otomatis, atau IoT.
Latihan dan Studi Kasus
Untuk memperdalam pemahaman tentang gerbang logika, tidak cukup hanya membaca teori. Dibutuhkan latihan dan simulasi agar konsep benar-benar melekat dan bisa diterapkan dalam konteks nyata. Berikut beberapa latihan dan studi kasus yang bisa kamu coba:
Latihan Soal Logika Dasar
Tujuan: Menguji pemahaman terhadap tabel kebenaran dan fungsi dasar setiap gerbang.
Contoh Soal:
- Berapakah output dari gerbang NAND jika input A = 1 dan B = 1?
- Buatlah tabel kebenaran untuk rangkaian: (A AND B) OR (NOT C)
Simulasi Rangkaian Kombinasi
Tools: Logisim, CircuitVerse
Tugas:
- Bangun rangkaian half-adder menggunakan gerbang XOR dan AND.
- Modifikasi menjadi full-adder dengan tiga input (A, B, dan carry-in).
Studi Kasus 1 – Sistem Otentikasi Sederhana
Deskripsi:
Rancang rangkaian logika yang hanya membuka akses jika dua kondisi terpenuhi:
- A = password benar
- B = token aktif
Gunakan gerbang AND untuk mensimulasikan kondisi tersebut.
Studi Kasus 2 – Alarm Keamanan Rumah
Deskripsi:
Sistem alarm akan aktif jika salah satu dari dua sensor (pintu atau gerak) terpicu, kecuali jika sistem dalam mode maintenance.
Gunakan kombinasi OR dan NOT untuk membangun logika alarm tersebut.
Studi Kasus 3 – Detektor Kesesuaian Input (XNOR)
Deskripsi:
Buat rangkaian pembanding dua input (A dan B) menggunakan gerbang XNOR untuk mendeteksi apakah nilainya sama.
Output 1 = cocok, Output 0 = berbeda
Kesimpulan
Gerbang logika adalah fondasi dari seluruh sistem digital modern. Meskipun terlihat sederhana, kombinasi dari berbagai jenis gerbang ini memungkinkan terbentuknya rangkaian kompleks seperti prosesor, memori, hingga sistem otomatisasi.
Dengan memahami cara kerja, simbol, fungsi, dan penerapannya baik secara teori maupun praktik mahasiswa dan software engineer dapat membangun dasar yang kuat untuk mendalami topik-topik lanjutan seperti arsitektur komputer, embedded system, hingga logika pemrograman tingkat rendah.
